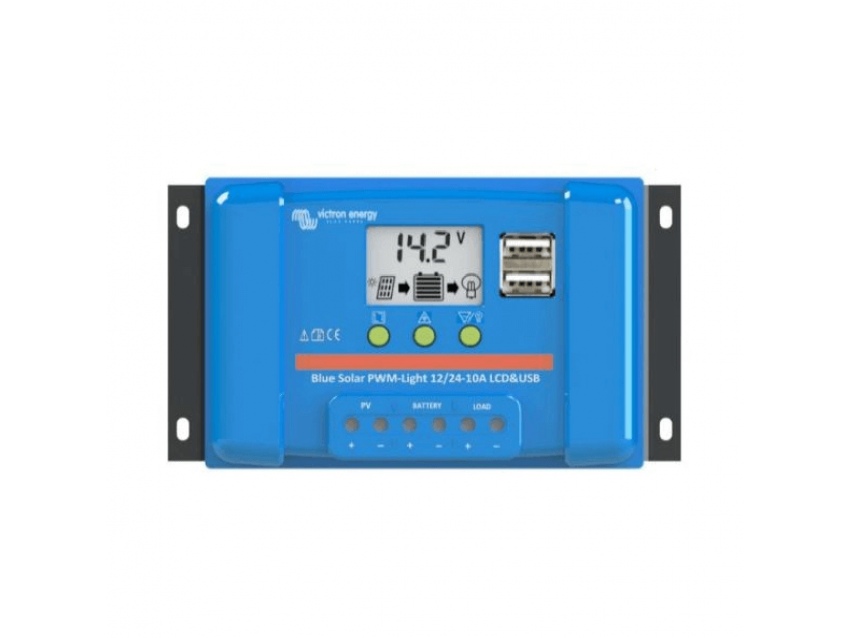

REGULATEUR DE CHARGE SOLAIRE PWM 10A LCD&USB - 12/24V VICTRON ENERGY

Le régulateur PWM 10A est compatible avec un parc batterie 12V ou 24V. Il peut accepter jusqu’à 120W de panneau avec un parc batterie 12V et jusqu’à 240W de panneau avec un parc batterie 24V.

AVANTAGES DU RÉGULATEUR DE CHARGE PWM 10A

• Ecran de contrôle pour une visibilité.
• Choix de type de batterie automatique.
• 2 sorties USB Sortie LOAD protégée.
• Sonde de température interne.
• Tension de connexion et déconnexion réglable.
• Sortie de charge paramétrable.
• Processus de charge de batterie en trois étapes. (bulk, absorption, float)
• Afficheur à 7 segments pour visualiser les paramètres du minuteur et analyser des conditions de défaillance.
• Indicateur d'état de la batterie avec une alerte en cas d'excès de décharge.
• Protection contre la surintensité.
• Protection contre les courts-circuits.
• Protection contre la connexion en polarité inversée des panneaux solaires et/ou de la batterie.
• Annulation de déconnexion en cas de charge de tension réduite.

INSTALLATION DU RÉGULATEUR DE CHARGE PWM 10A

1. Contrôler la charge de la batterie.
2. Assurez-vous que votre batterie est chargée afin que Le contrôleur de charge BlueSolar PWM reconnaisse le type de batterie avant la première installation.
3. Vérifier la distance des câbles Le câble de batterie doit être le plus court possible pour réduire les pertes.
4. Veillez à la compatibilité des batterie, le contrôleur de charge BlueSolar PWM n'est adapté que pour régler des panneaux solaires.
5. Ne jamais connecter une autre source de charge au contrôleur de charge BlueSolar. Attention ! Veillez à toujours suivre cet ordre de connexion et déconnexion. Inverser l'ordre de la séquence peut endommager Le contrôleur de charge BlueSolar PWM !

CONNEXION

1 – Régulateur > Batterie Connectez la batterie au pôle positif et négatif du régulateur.

2 – Régulateur > Panneau Connectez le panneau solaire au pôle positif et négatif du régulateur.

DÉCONNEXION

1 – Panneau > Régulateur Déconnectez le panneau solaire au pôle positif et négatif du régulateur.

2 – Batterie > Régulateur Déconnectez la batterie au pôle positif et négatif du régulateur IMPORTANT Toujours connecter les batteries en premier.

Pour un système de batterie de 12 V, n'utilisez que le dispositif de panneaux solaires de 12 V (36 cellules).

Pour un système de batterie de 24 V, n'utilisez que le dispositif de panneaux solaires de 24 V (72 cellules).

SORTIE DE CHARGE 10A

Le régulateur de charge PWM permet de recharger l’ensemble de vos appareils en 12V ou en 24V selon votre parc batterie.

Le PWM 10A possède 3 sorties :

• 1 sortie LOAD et 2 sorties USB.
• Les sorties USB sont en 5V et offre un courant maximal (les deux sorties associées) de 2 A.
• Avec un parc batterie 12V, vous pouvez alimenter tous vos appareils 12V jusqu’à 120W de puissance maximal en simultanée.
• Avec un parc batterie 24V, vous pouvez alimenter tous vos appareils 24V jusqu’à 240W de puissance maximal en simultanée.
• Veillez donc à bien vérifier la puissance et la tension de vos appareils avant de les alimenter.

ÉTAPES DE CHARGE

Le PWM 10A indique 3 étapes de charge : BULK : la batterie est déchargée, le panneau est en train de recharger votre parc batterie. ABSORPTION : la batterie est rechargée à 80%, elle termine de se charger FLOAT : la batterie est complètement chargée.

CARACTÉRISTIQUES BLUESOLAR PWM 10A

Charge et courant de charge : 10A Déconnexion de charge automatique : oui Tension maximale du champ de panneaux solaire : 55V Protection : Connexion en polarité inversé des panneaux solaires.

• Connexion en polarité inversé de la batterie.
• Déconnexion en cas de tension réduite.
• Charge à 130 % : arrêt au bout de 60 s.
• Charge à 160 % : arrêt au bout de 5 s.
• Court-circuit : arrêt immédiat. Protection contre la surchauffe.
• Puissance d’entrée solaire max : 120W avec un parc batterie 12V Puissance d’entrée solaire max : 240W avec un parc batterie 24V
• Sorties USB : Tension : 5V Courant : 2A (total depuis les 2 sorties USB)
• Boitier : Taille de la borne : 6 mm².
• Poids : 150 gr.
• Dimension (h x l x p) : 96 x 169 x 36 mm.
• Montage : Montage mural vertical – seulement à l'intérieur.
• Température d’exploitation : -35°C à +60°C (charge pleine).
• Classe de protection : IP22.
